Классы защиты
Бронеплиты: какой класс выбрать, сколько весят и какой размер
· 5 мин чтения
Бронеплита нужна, когда угроза - автомат или винтовка: мягкий пакет такие пули не держит. Класс выбирают по патрону: Бр4 - автомат, Бр5 - винтовка и бронебойные пули. Размер подбирают по груди и карману жилета. Наша керамическая плита Бр5 весит 2,75 кг, пара - 5,5 кг.
Какая бронеплита нужна: коротко
| Угроза | Что нужно |
|---|---|
| Пистолет, нож, осколки | мягкий пакет Бр1 или Бр2, плита не обязательна |
| Автомат АК-74 или АКМ | плита Бр4 |
| Винтовка СВД, пулемёт под 7,62×54R, бронебойные пули | плита Бр5 |
| Крупнокалиберная винтовка 12,7 мм | Бр6: такие плиты в наши жилеты не ставят, карманы рассчитаны до Бр5 |
Плита закрывает сердце, лёгкие и крупные сосуды спереди и сзади. Бока, плечи и живот защищает мягкий пакет. Поэтому плиту ставят в жилет поверх пакета, а не вместо него.
Что держат бронеплиты Бр4, Бр5 и Бр6 по ГОСТ
Класс в ГОСТ 34286-2017 описывает испытание: из какого оружия, какой пулей, с какой скоростью и с какого расстояния стреляют. Плиты Бр4 и Бр5 обстреливают с 10 метров, Бр6 - с 50. Пробития нет и удар за плитой в пределах допустимого - плита получает класс.
| Класс | Оружие | Патрон и пуля | Масса пули | Скорость | Энергия, около |
|---|---|---|---|---|---|
| Бр4 | автомат АК-74 | 5,45×39, 7Н10 | 3,5 г | 895±15 м/с | 1400 Дж |
| Бр4 | автомат АКМ | 7,62×39, ПС | 7,9 г | 720±15 м/с | 2050 Дж |
| Бр5 | винтовка СВД | 7,62×54R, 7Н13 | 9,4 г | 830±15 м/с | 3240 Дж |
| Бр5 | винтовка СВД | 7,62×54R, бронебойно-зажигательная Б-32 | 10,4 г | 810±15 м/с | 3410 Дж |
| Бр6 | винтовка ОСВ-96 | 12,7×108, Б-32 | 48,2 г | 830±20 м/с | 16 600 Дж |
Энергию мы рассчитали по массе и скорости пули: в стандарте её нет. Сердечник у пуль стальной термоупрочнённый. Стойкость плита должна сохранять от минус 40 до плюс 40 градусов и после погружения в воду.
Плита держит то, чем её испытали. Класс Бр5 в документах значит, что её обстреляли пулями 7Н13 и Б-32 и она их остановила. Про другие патроны документ молчит.
Бр4 или Бр5: что выбрать
Пуля Бр5 несёт в 1,5-2 раза больше энергии, чем пули Бр4, и плите нужен более толстый или твёрдый лицевой слой. Поэтому плита Бр5 обычно тяжелее и толще плиты Бр4 из того же материала.
Бр4 рассчитан на автоматные патроны 5,45×39 и 7,62×39. Его берут, когда угроза известна, а вес важнее запаса: например, для многочасовой носки. Бр5 нужен, если возможна винтовочная пуля 7,62×54R или бронебойная. Когда угрозу заранее не знают, класс выбирают по самой сильной из возможных.
Сколько весит бронеплита
Вес зависит от класса, материала и размера, нормы веса в ГОСТ нет.
- Керамика с подложкой из СВМПЭ. Так устроены наши плиты Бр5 для OBSIDIAN MAX: 10 мм керамики на основе оксида алюминия и 12 мм сверхвысокомолекулярного полиэтилена. Размер 250×295 мм, толщина 23 мм, одна плита весит 2,75 кг, пара - 5,5 кг. На плиты есть сертификат соответствия ГОСТ 34286-2017 по классу Бр5.
- Другая керамика. Карбид кремния и карбид бора легче оксида алюминия. Плиты на них при том же классе легче, но дороже.
- Сталь. При том же размере тяжелее керамики, зато не трескается от удара. Пуля о сталь разлетается осколками, поэтому стальную плиту закрывают противоосколочным покрытием.
- Только СВМПЭ. Самые лёгкие плиты. Против пуль со стальным термоупрочнённым сердечником чистый полиэтилен работает хуже керамики, поэтому для Бр5 чаще берут комбинированные плиты. Подробнее - в статье «Керамика или СВМПЭ».
К плитам прибавляется вес жилета. TactiX весит 1,5 кг, с двумя плитами Бр5 - около 7 кг. OBSIDIAN MAX в полной комплектации, с плитами и модулями защиты шеи, плеч, рук и ног, весит 15 кг: из чего складывается этот вес - в статье о штурмовом бронежилете.
Размеры бронеплит
Плита должна закрывать сердце, лёгкие и крупные сосуды и не мешать наклоняться и работать руками. Ширину сверяют с расстоянием между сосками, верхний край плиты - у яремной впадины.
| Размер | Ширина × высота |
|---|---|
| 25×30 см | 250×300 мм |
| Наша плита Бр5 в OBSIDIAN MAX | 250×295 мм, толщина 23 мм |
| 10×12 дюймов | 254×305 мм |
| SAPI Small | 222×298 мм |
| SAPI Medium | 241×318 мм |
| SAPI Large | 260×337 мм |
| SAPI XL | 279×356 мм |
Размеры «1», «2» и «3» производители нумеруют каждый по-своему, общей сетки нет. Сверяйте миллиметры и толщину: толстая плита может не войти в карман, хотя по ширине и высоте подходит. 25×30 и SAPI Medium - разные плиты: SAPI уже и выше.
Как подобрать бронеплиту к бронежилету

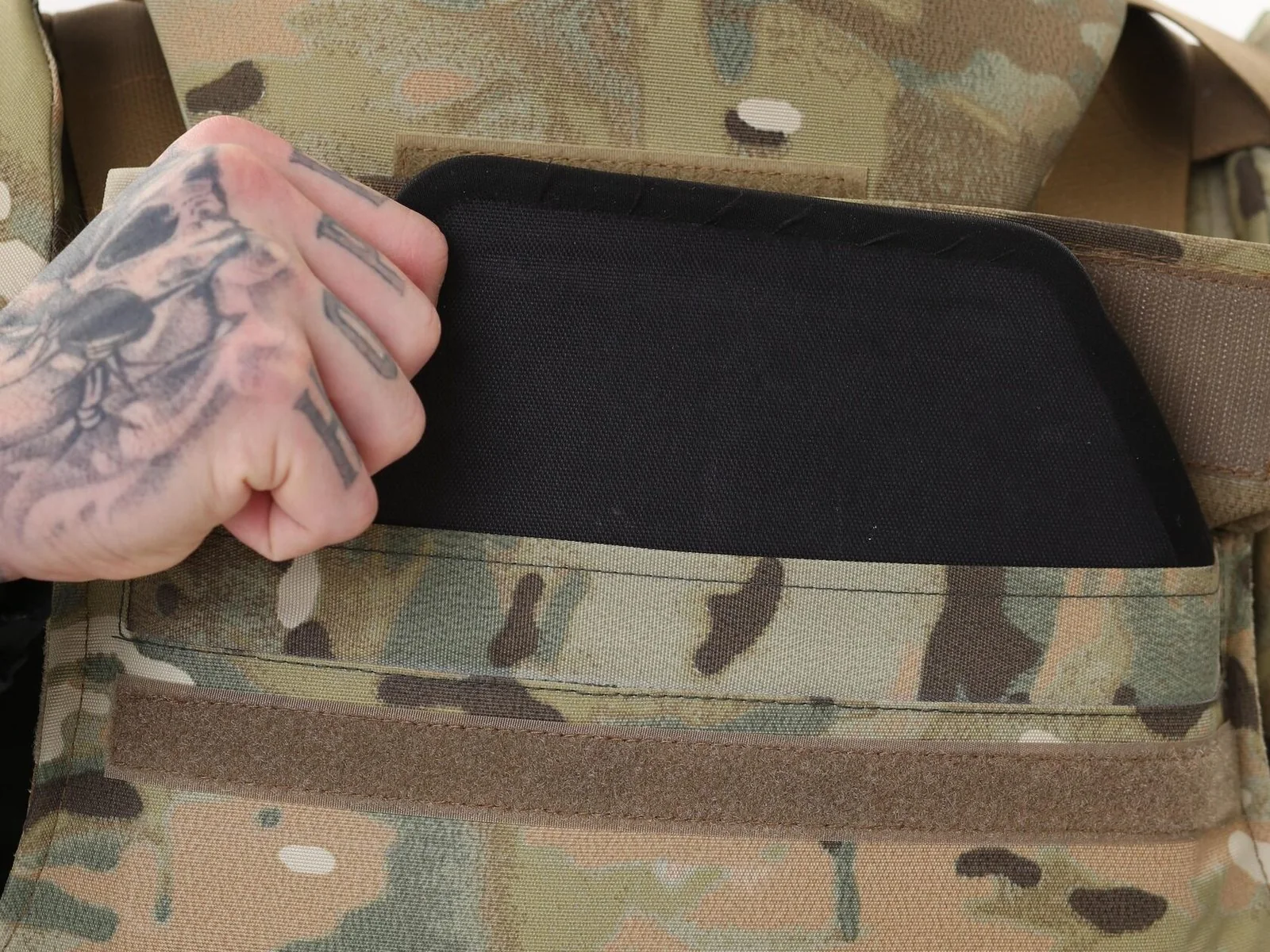

Карманы под плиты в наших моделях универсальные: в них встают плиты распространённых размеров. Плиту кладут поверх мягкого баллистического пакета жилета. Пакет закрывает площадь вокруг плиты и задерживает осколки, если пуля разрушит её лицевой слой. Чем плитник отличается от бронежилета с карманами, мы разобрали в статье «Плитник или бронежилет».
- TactiX - плитник весом 1,5 кг со встроенным пакетом Бр1 и боковыми пакетами из СВМПЭ. Плиты докупаются отдельно.
- DARK ARMOR M-5 - жилет с пакетами Бр2 по всему периметру, включая бока, и карманами под плиты.
- OBSIDIAN MAX - штурмовой комплект, две сертифицированные плиты Бр5 в комплекте.
Все модели со страницы «Тактические и штурмовые» шьём по меркам без доплаты. Позвоните 8 800 101-76-37 и расскажите, от чего нужна защита и сколько часов в день будете носить жилет: подберём модель и плиты.
Как проверить документы на бронеплиту
- Сертификат соответствия ГОСТ 34286-2017 с классом Бр4 или Бр5 и сроком действия на дату покупки.
- Протокол испытаний: какой пулей стреляли и в какой лаборатории. Класс без протокола - надпись.
- Маркировка на плите: класс, размер, дата выпуска и сторона, которая смотрит наружу.
- Состояние: без трещин, вмятин и вздутий. Плиту после попадания или сильного удара меняют: трещину внутри снаружи не видно.
Как читать сертификат и протокол, мы разобрали в статье о выборе производителя бронежилетов.
Частые вопросы
Держит ли плита Бр5 пулю 7Н21? 7Н21 - пистолетная пуля класса Бр3 с энергией около 590 Дж, в разы меньше, чем у пуль Бр5. Но плиты Бр5 по ГОСТ ей не обстреливают, и ответ для конкретной плиты даёт её протокол.
Что выдерживает бронеплита Бр2? Бр2 - пистолетный класс: пуля 9×21 из пистолета СР-1 с 5 метров. Против автомата нужен класс от Бр4. В наших жилетах класс Бр2 дают мягкие пакеты, подробнее - в статье «Бр1 или Бр2».
Бр5 и NIJ Level IV - одно и то же? Нет. Level IV по американскому стандарту испытывают бронебойной пулей .30-06 M2 AP, Бр5 - российскими пулями 7Н13 и Б-32. Пули и порядок испытаний разные, прямого пересчёта нет.
Что значит «5а» или «6 класс» на бронеплите? Так обозначали классы в ГОСТ Р 50744-95, отменённом в 2019 году. Прямого перевода в классы Бр нет: смотрите в документах, какой пулей испытывали плиту.
Какой стороной вставлять бронеплиту? Стороной с пометкой «strike face» или «к угрозе» наружу, от тела. У изогнутой плиты наружу смотрит выпуклая сторона. Перевёрнутая плита защищает хуже, чем заявлено.
